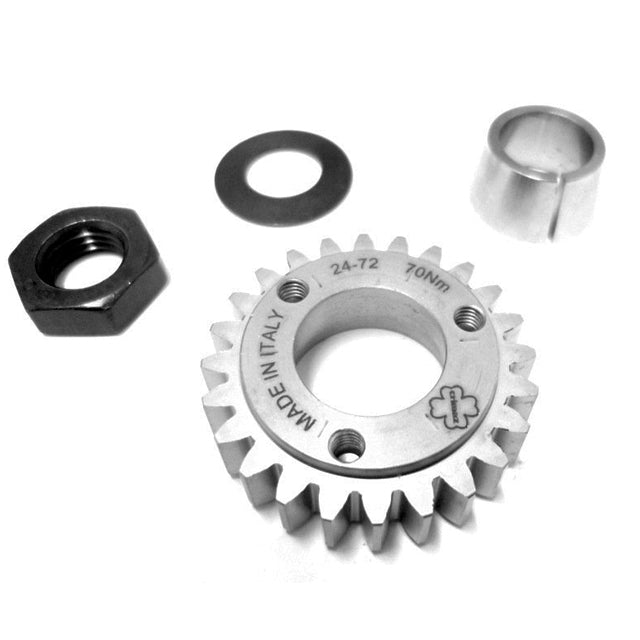

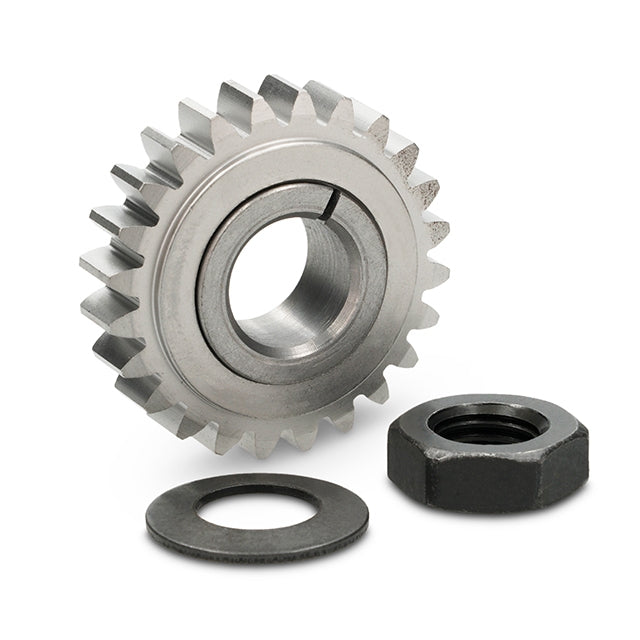

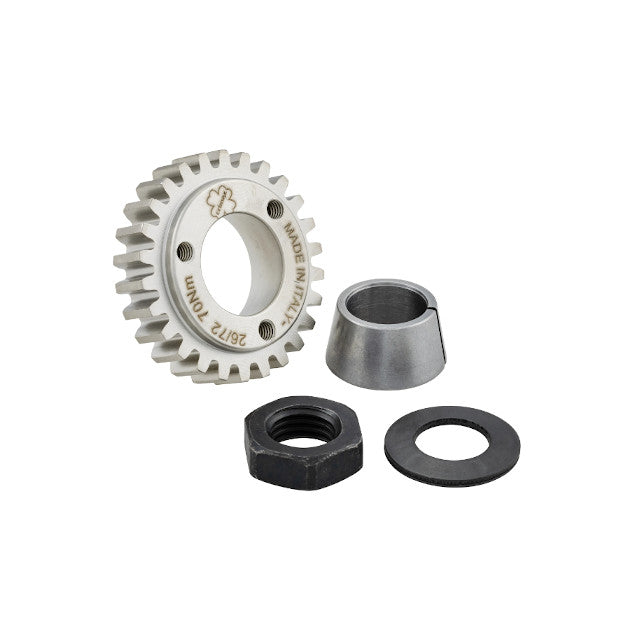

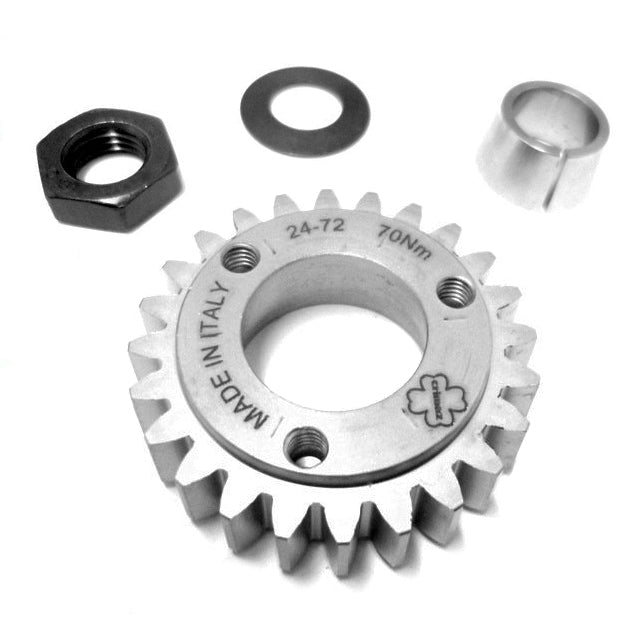

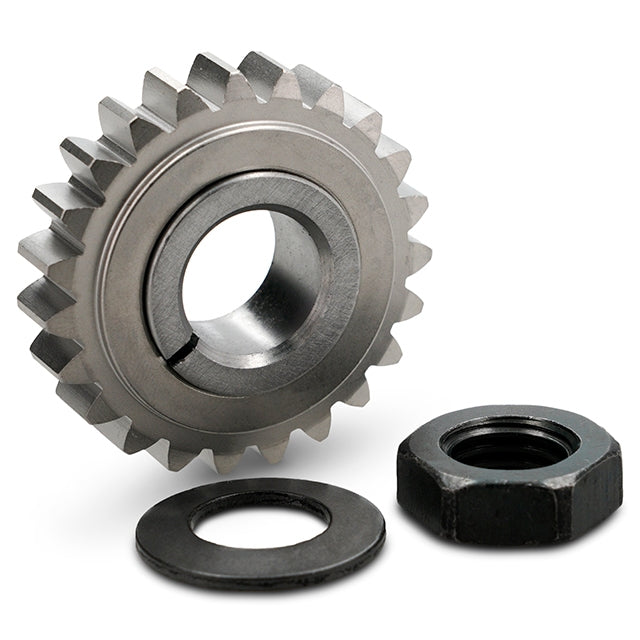

Pignon conique complet cloche 72 Crimaz

Attention : uniquement compatible avec les cloches à denture droite.

Système innovant de pignon de vilebrequin conique Crimaz, permettant ainsi de se passer de la clavette.

Idéal pour les moteurs préparés, c'est également la solution parfaite lorsque la rainure de clavette du vilebrequin est endommagée.

Nous conseillons de serrer l'écrou avec une clé dynamométrique au couple préconisé par le fabricant de 70 Nm (7 kg), et pour plus de sécurité, d'appliquer du freinfilet sur l'écrou.

Montage : placez le cône sur le vilebrequin, positionnez le pignon, appliquez du freinfilet sur le filetage puis montez la rondelle et l'écrou, bloquez le pignon avec celui de la

cloche avec un outil pour la serrer à 70 Nm (7 kg). Si vous ne disposez pas de l'outil, une pièce de 5 centimes suffira.

Démontage : positionnez l'extracteur sur le pignon, vissez les trois vis, une fois en place, serrez la vis centrale qui appuie sur le vilebrequin jusqu'à

le désolidariser.

Pignons disponibles à denture droite.

-Cloche 72, z22, z23, z24, z25

-Cloche 69, z25, z26, z27
